發布時間：2019-11-05 09:09 瀏覽次數：12351
 概 述： |
UB-5，UB-6防霜式系列玻璃板液位計是專為解決測量低溫介質的液位而設計的。它可透過防霜翅片清晰地觀察到被測介質液位或界位。
|
主要技術參數： |
●中心距：≤3000mm
（可根據用戶需要特殊制作）
●公稱壓力：≤PN6.3MPa
●工作溫度：-196～0℃
●自動封閉壓力：≥0.3MPa
●沖洗、排污接口：NPT1/2″內螺紋
（可根據用戶需要特殊制作）
| 液位計名稱 | 型號 |
公稱壓力 Mpa |
工作壓力 Mpa |
介質溫度℃ | 接液材質 |
|
透射防霜式
反射防霜式 |
UB-51 UB-61 |
PN2.5
PN4.0
PN6.3 |
2.5
4.0
6.3 |
20～0 | 20 |
|
UB-52 UB-62 |
40～-21 | 16Mn | |||
|
UB-53 UB-63 |
70～-41 | 304 | |||
|
UB-54 UB-64 |
160～71 | 304 | |||
|
UB-55 UB-65 |
196～-160 | 304 |
|
適用范圍： |
●UB-5透射防霜式玻璃板液位計用于測量因不透明或有色低溫介質造成外表凝霜場合的液位或界位
●UB-6反射防霜式玻璃板液位計用于測量因低溫無色透明介質造成外表凝霜場合的液位
例：選用7#、8#玻璃儀表中心距與可視長度
|
玻璃型號 |
中心距CtoC（mm） |
500 |
800 |
1100 |
1400 |
1700 |
|
可視長度V. L.（mm） |
255 |
550 |
845 |
1140 |
1435 |
|
|
玻璃型號 |
中心距CtoC（mm） |
580 |
920 |
1260 |
1600 |
1940 |
|
可視長度V. L.（mm） |
295 |
630 |
965 |
1300 |
1635 |
注：標準安裝形式為側-側連接
|
過程連接： |
●法蘭連接：HG/T20592-2009 DN20
（可根據用戶需要特殊制作）
●螺紋連接：G3/4″外螺紋
（可根據用戶需要特殊制作）
注：當中心距超過2000mm時儀表本身自帶支撐架
|

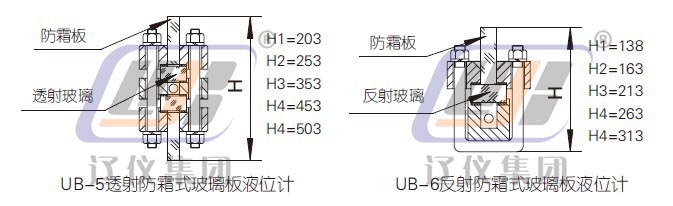

結構形式： |
