 概 述： |
KG型液位報警開關（干簧式）與UHZ系列磁浮子液位計配套使用，安裝在磁浮子液位計測量管上，用于控制液位或報警。
|
結構原理： |
安裝在磁浮子液位計測量管上的液位開關和磁浮子液位計處于同一磁偶合系統中，液位計測量管內的浮子隨液位變化上下移動，當浮子由下而上接近液位開關時，浮子內的磁鋼作用于開關內的干簧管，發出開關通斷信號。常開簧片開關處于磁場中時接通，處于磁場外時呈斷開狀態。常閉簧片開關處于磁場中時斷開，處于磁場外時呈接通狀態。
|
主要技術參數： |
●開關類型：干簧開關，SPST或SPDT
●觸點容量：單刀單擲：220V AC 1A
單刀雙擲：24V DC 0.5A
●開關壽命：105次
●工作溫度：-40～120℃
●電氣接口：M20×1.5內螺紋
●防爆等級：隔爆型：ExdⅡCT4
本安型：ExiaⅡCT5
●防護等級：IP67
|
使用須知： |
干簧式液位報警開關可直接接入儀表報警回路系統，如閃光報警儀、PLC系統、DCS系統。如果在本安型系統時，必須采用隔離安全柵。
|

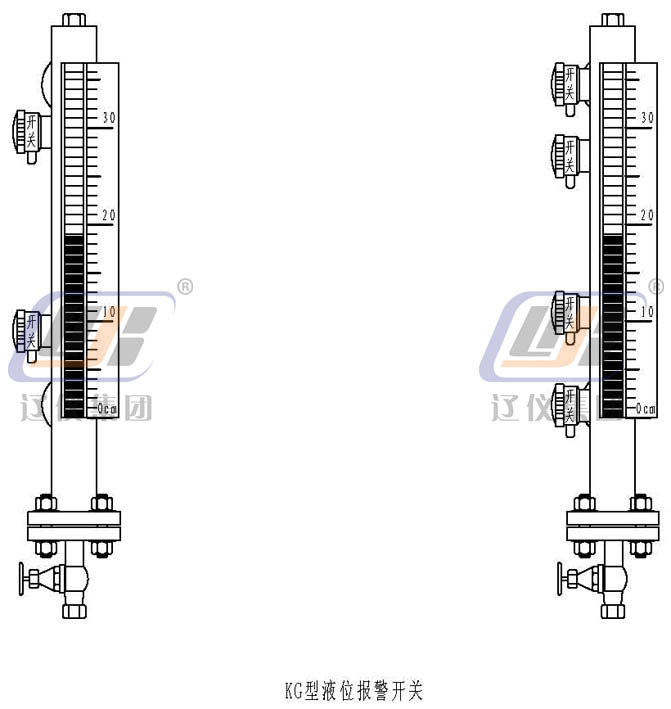

安裝示意圖： |
