發布時間：2019-11-05 09:09 瀏覽次數：12719
 概 述： |

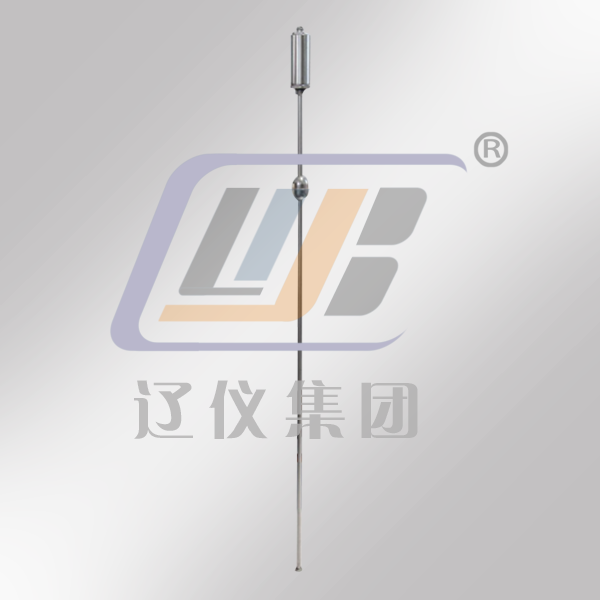

CZ磁致伸縮液位計采用磁致伸縮進行設計的DC24V二線制液位變送器，在大多數環境下可精確測量液位，界面，溫度等參數
|
原 理： |
CZ磁致伸縮液位計采用TDR（時域反射）原理，由控制電路向磁致伸縮線發送1大電流窄脈沖信號，該脈沖信號沿磁致伸縮線向前傳輸。由該脈沖產生的磁場同步向前傳輸，當磁場遇到介質分界面處浮子內永磁體時，二個垂直磁場相交，引發磁致伸縮線扭曲，該扭轉波一部分沿磁致伸縮線返回發射電路，通過拾取電路獲得脈沖返回時間，控制電路根據該時間計算出界面高度。
|
結 構： |
●CZ磁致伸縮液位計采用模塊化設計，可分3部分
●智能變送器：用戶可通過鍵盤配置參數，測量結果通過HART總線輸出
●傳感器：磁致伸縮扭轉波信號拾取及抗腐蝕耐高溫磁致伸縮波導管部分。部分類型有溫度傳感器
●磁浮子：CZ液位計磁浮子為耐高溫高壓360°內磁浮子
|
應用范圍： |
非粘性，非掛壁所有液體
|
技術指標： |
●輸出信號：4 ～ 20ma，HART協議
●測量范圍：15 ～ 900cm
●分 辨 率：
1. 模擬：0.01ma或0.01%
2. 顯示：0.1mm或0.01%
●回路負載：
1. 本安：620Ω，@DC24V
2. 隔爆：500Ω，@DC24V
●告警：3.6ma，或22ma可選
●線性：探頭長度0.01%或0.1mm
●誤差：探頭長度0.01%或0.1mm
●重復性：探頭長度0.01%或0.1mm
●響應時間：<1s
●操作溫度：-40 ～ 80℃
